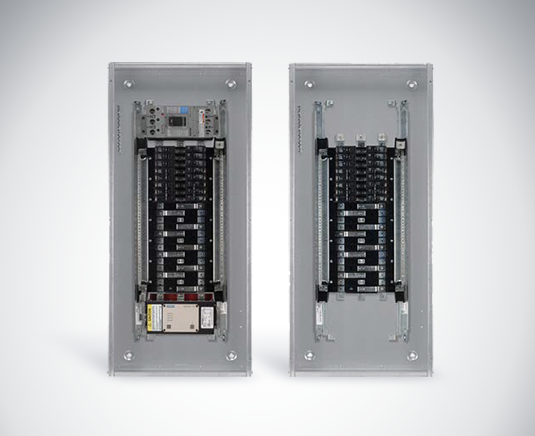

Los tableros P1 son utilizados para la alimentación y protección de circuitos de alumbrado o cargas pequeñas.
Se recomienda su uso en instalaciones de edificios, centros comerciales, industrias pequeñas y en el área residencial.
Electrification
PANELS
Alumbrado y distribución
Technical specifications
Tensión de operación máxima
480 /277 V, 3F, 4H, 250 V c.c.
Barras principales
Cobre y Aluminio
Corriente en barras principales
250 y 400 A
Frecuencia
60 Hz
Tipo de interruptores principales
BL, BQD, HGB, LGB, ED2, ED4, ED6, QR, FXD y JXD
Tipo de interruptores derivados
BL, BF, BQD, HGB o LGB
Corriente en derivados
15 a 125 A
Número de circuitos
18, 30.42 y 54
Zapatas generales (conectores de aluminio)
1 de 6 AWG a 350 MCM
Esfuerzo mecánico al corto circuito
Hasta 200 kA máximo
Barra neutro
Aluminio
Clase de protección
NEMA 12/3R
